大型節能工業吊扇

D.Fans系列

D.Fans系列工業大風扇是大王通風自主研發的基於空氣動力學原理的新型HVLS節能超大工業扇,低轉速、大風量、無死角的空氣循環,推送1-3級類似自然風效果,能夠消除高溫悶熱、平衡空氣溼度、提升空間含氧量、排煙除塵、降低細菌濃度,有效解決高大空間悶熱潮溼、氣流分層、煙塵不散等難題。
D.Fans系列工業大風扇擁有一體式緩衝腔連接設計、轉動吸振及抗撞擊緩衝功能等10+安全保障體系,關鍵部件通過權威部門破壞性測試!通過FCC、CE、ROHS 、CCC、CSA、GL、UL認證。能夠替代傳統高能耗降溫設備,比小風扇節能70%,與空調配合使用,更可節約能耗30%以上!

  • 8

    M風扇直徑

  • 1.5

    kw/h平均能耗

  • 2462

    覆蓋面積

  • 17676

    m³/min全速風量

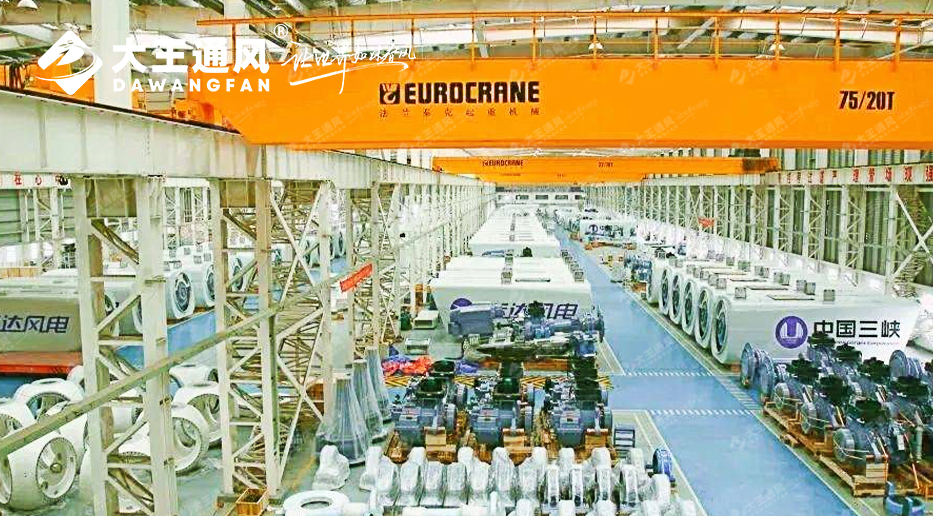

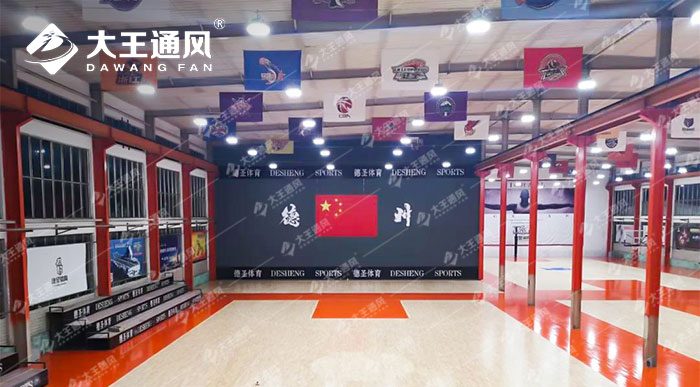

應用案例

四大優勢

  • 動力系統:德國NORD減速電機
    1.高能效:達到IE2高效節能標準,比IE1節能5-10%;
    2.高可靠性:高軸向和徑向承載能力,保證運行可靠性;
    3.低噪音:低齒隙裝配工藝和磨齒工藝,振動小,噪音更低;
    4.高安全係數:加強軸承框架結構(gòu ),梯形出軸結構(gòu ),加大油封,加強機身結構(gòu ),安全係數更高;
    5.通過CCC、CE、UL認證;
  • 變頻控制:法國施耐德電氣套裝
    1.通量矢量控制,啟動更流暢;
    2.安全保護模塊,遇意外狀況自動切斷輸出;
    3.適應惡劣環境,有效抗快速瞬變、靜電放電抗幹擾、浪湧放電抗幹擾、免於傳導(dǎo )幹擾、屏蔽電磁幹擾、電網波動、高溫,防護等級IP55;
    4.通過瑞士SGS公司權威EMC認證、CCC認證及防漏電測試;
    5.通過UL、EMC、LVD、ROHS認證。
  • 變截面流線(xiàn )型葉片:風扇氣流部件
    1.葉片設計-流線(xiàn )型變截面應用空氣動力學等弦長理論,結合相對線(xiàn )速度原理,葉根到葉尖逐漸變窄(304-186mm)、變薄(43mm-21mm),受力更平衡,送風更均勻,且中心無空洞。
    2.葉片材質-航空工業板材採用5052H32高標號1.5mm航空級鋁合金母板,精密數控成型,強度和柔韌性更高,確保不斷裂。
    3.葉片重量-更輕更安全每個葉片僅有6.7公斤(7.3m直徑,不含緩衝件), 葉片數量少重量輕,減少電機負荷,延長使用壽命,安全節能。
  • 輪轂底盤
    1.更好機械性能:採用6061T6航空級鋁材經數控車床加工+CNC精密加工工藝製成,外形保持高度一致,金屬流線(xiàn )完整,底盤擁有更好機械性能;
    2.更精準動平衡性:經CNC加工後,底盤精度公差控制在100μm,確保底盤精準動平衡性。
  • 榫卯連接
    全榫卯連接結構(gòu ),保證風扇整體安全:
    1.電機與底盤:通過內錐與外錐緊固連接,即使電機軸松斷,內外錐形成結構(gòu )性自鎖,防止墜落;
    2.底盤與葉柄∶葉柄與底盤通過掛鈎式榫卯連接,螺栓不受力,保證整體強度;
    3.葉片與葉柄:通過凹凸榫卯連接,葉片轉動產生的離心力、阻力、浮力傳遞給葉柄底盤,避免葉片承受切割力而斷裂。

12道安全防護

  • 防墜落安全環

  • 鋼絲繩纏繞保護

  • 防墜自鎖裝置

  • 一體式集成輪轂

  • 實時監測,主動維保

  • 流線(xiàn )型變截面葉片設計

  • 異常報警系統

  • 鋼絲繩平衡保護

  • 葉片高強度鉚接

  • 榫卯式葉柄連接

  • 防脫焊安全模塊

  • 減振緩衝裝置

  • 航空級防撞葉片材質

應用場合

  • 廠房車間
  • 物流倉(cāng )儲
  • 健身房
  • 體育館
  • 室內運動場
  • 練功房
  • 會展中心
  • 4S店
  • 產品集散市場
  • 大型商場與超市
  • 企業寫字樓的前廳
  • 別墅
  • 食堂
  • 博物館
  • 大型戶外商業活動
  • 大型遊樂場
  • 動物植物園
  • 兒童遊樂場
  • 火車/高鐵/汽車站
  • 地鐵站
  • 候機樓

產品參數

產品系列D.Fans系列
產品型號D26D24D22D20D18D16D14D12D10
規格/直徑87.36.76.15.54.94.23.63.1
轉速範圍10-4510-5510-6010-6010-7010-7510-8010-8510-90
滿載風量(m³/min)158001455013800126001150010800928079546849
覆蓋範圍(m²)246221231809152012561017804615452
平均能耗(kW·h)≤1.5≤1.2≤0.7
額定功率1.50.75
電機噪音(dB)≤50
滿載電流(A)3.22.1
電源參數(V)380V/220S
整機重量10610199969590888682
*更多尺寸可定製

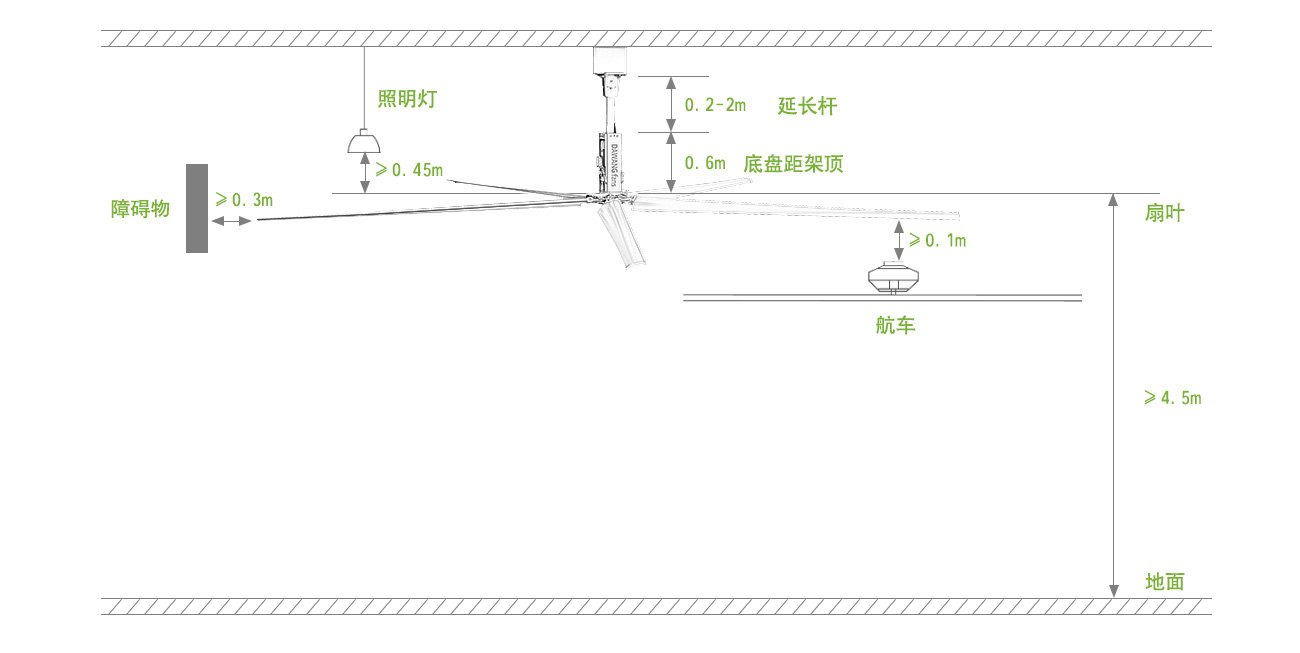

安裝高度說明
