大型節能工業吊扇

W.Fans系列

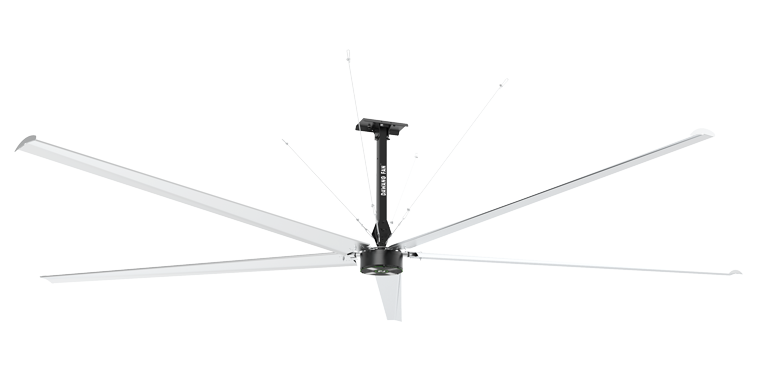

W.Fans系列工業大風扇是大王通風自主研發的基於PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS節能超大工業扇，擁有260N.m穩定扭矩，驅動力更強勁、轉矩更平穩，達到IE4高效節能標準，節約能耗30%，風扇直徑從3.1m至8m，滿載風量高達17676m ³/min，真正做到了終身免維護，無需更換機油、油封。20年可靠壽命設計，W.Fans系列以優異的性能、超低的能耗、超長的壽命，解決更多高大空間通風降溫問題。

  • 8

    M直徑可達

  • 1.2

    kw/h平均能耗

  • 2462

    m²覆蓋面積

  • 17676

    m³/min全速風量

應用案例

四大優勢

  • 動力系統： PMSM永磁同步電機
    1.更強勁：260N.m驚人扭矩，驅動力更強勁、轉矩更平穩；
    2.更高效：獨特外轉子大扭矩設計，更高控制精度；
    3.更節能：節約能耗30%，達到IE4高效節能標準，達到GB30253-2013國家能效新一級標準；
    4.終身免維護：完全密封，無需更換潤滑油、油封等配件，省去大筆後期保養費用；
    5.更靜音：38db超低音量，耳邊只有風的聲音；
    6.溫升低：電機溫升低於35℃，壽命更長！

  • 控制系統：矢量變頻控制
    1.更平穩：新一代高可靠性IGBT模塊，電機矢量算法及電流抑制處理方式，啟動更平穩；
    2.更靜音：高達16KHZ的載波頻率，加速、減速、運行全程無任何電磁噪音；
    3.更可靠：PCBA三防漆處理，持久耐用；
    4.平滑再啟動：扇葉未完全停止時可實現平滑的再啟動功能；
    5.25種故障保護：多達25種故障保護功能（過流、過壓、欠壓、過溫、缺相、過載等）。
  • 變截面流線(xiàn )型葉片：風扇氣流部件
    1．葉片設計-流線(xiàn )型變截面
    應用空氣動力學等弦長理論，結合相對線(xiàn )速度原理，葉根到葉尖逐漸變窄（304-186mm)、變薄(43mm-21mm)，受力更平衡，送風更均勻，且中心無空洞。
    2．葉片材質-航空工業板材
    採用5052H32高標號1.5mm航空級鋁合金母板，精密數控成型，強度和柔韌性更高，確保不斷裂。
    3．葉片重量-更輕更安全
    每個葉片僅有6.7公斤(7.3m直徑，不含緩衝件)， 葉片數量少重量輕，減少電機負荷，延長使用壽命，安全節能。
  • 結構(gòu )連接：一體式緩衝腔連接設計
    1．葉片與葉柄連接
    榫卯連接：葉柄的「凹」型截面與緩衝件「凸」型截面形成關節咬合，消除風扇運行時葉片向外的離心力和風扇啟停時的剪切力;
    橫向螺杆緊固，與風扇運行軌跡同向，不受直角剪切力，確保葉片不斷裂，從根本上消除二次傷害的安全隱患。
    2．葉柄與輪轂連接
    通過臺階式凹凸截面相互咬合將葉柄與輪轂/電機形成一體，運用整體結構(gòu )承受風扇運行時的離心力，所有緊固件不受力。
    3．電機與法蘭盤連接
    安全環：將5根葉柄與電機上蓋連成一體，運用結構(gòu )咬合方式，實現整體結構(gòu )受力；
    防墜盤：法蘭盤的「凹」型截面與防墜環「凸」型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。

12道安全防護

  • 實時監測，主動維保

  • 鋼絲繩平衡保護

  • 減振緩衝裝置

  • 安全環

  • 葉片高強度鉚接

  • 榫卯式葉柄連接

  • 鋼絲繩纏繞保護

  • 異常報警系統

  • e高抗拉強度葉柄材質

  • 防墜盤

  • 流線(xiàn )型變截面葉片設計

  • 航空級防撞葉片材質

應用場合

  • 廠房車間
  • 物流倉(cāng )儲
  • 健身房
  • 體育館
  • 室內運動場
  • 練功房
  • 會展中心
  • 4S店
  • 產品集散市場
  • 大型商場與超市
  • 企業寫字樓的前廳
  • 別墅
  • 食堂
  • 博物館
  • 大型戶外商業活動
  • 大型遊樂場
  • 動物植物園
  • 兒童遊樂場
  • 火車/高鐵/汽車站
  • 地鐵站
  • 候機樓

產品參數

產品系列W.Fans系列
產品型號W26W24W22W20W18W16W14W12W10
規格/直徑87.36.76.15.54.94.23.63.1
轉速範圍10-4510-5510-6010-6010-7010-7510-8010-8510-90
滿載風量(m³/min)158001455013800126001150010800928079546849
覆蓋範圍(m²)246221231809152012561017804615452
額定功率1.51.10.750.4
平均能耗(kW·h)≤1.2≤1.0≤0.7≤0.4
電機噪音(dB)39
電壓要求(V)380V/220S
滿載電流(A)2.8（380V）/4.6（220V）2.6（380V）/3.0（220V）2.52.0
整機重量1089290736360474239
*更多尺寸可定製

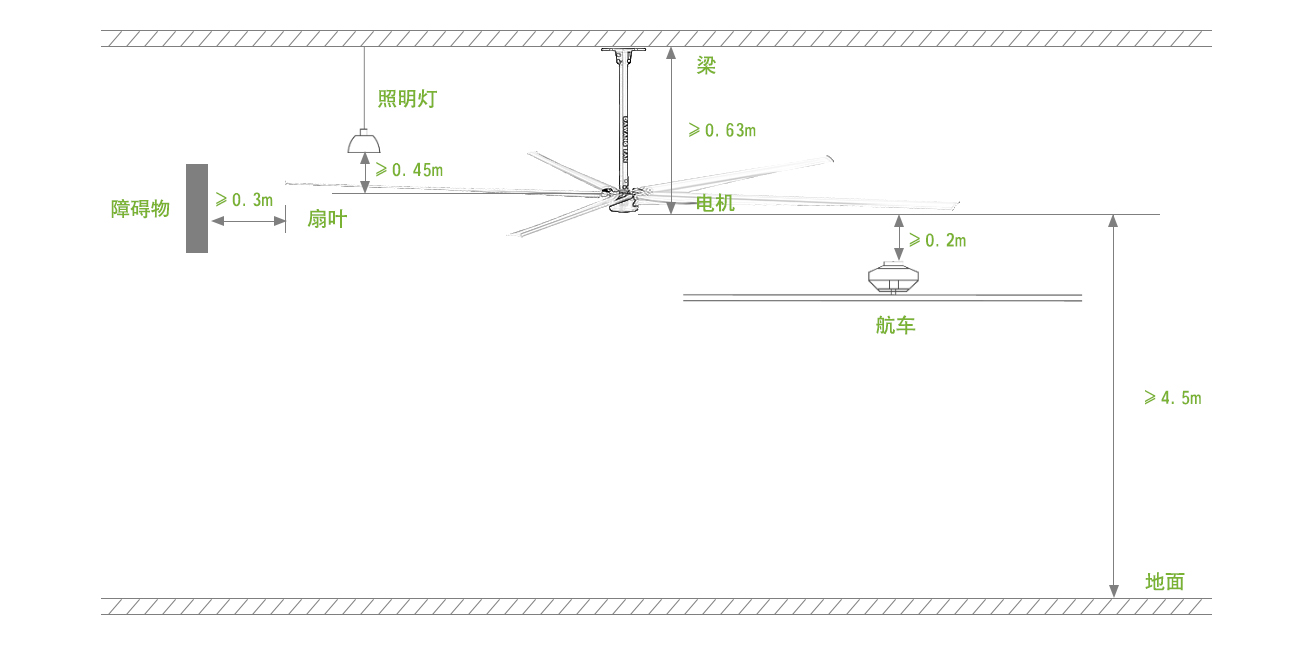

安裝高度說明
